板框压滤机的工作原理。板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6兆帕，特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为320～2000毫米，框厚为16～80毫米，过滤面积为1～1200米2。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。

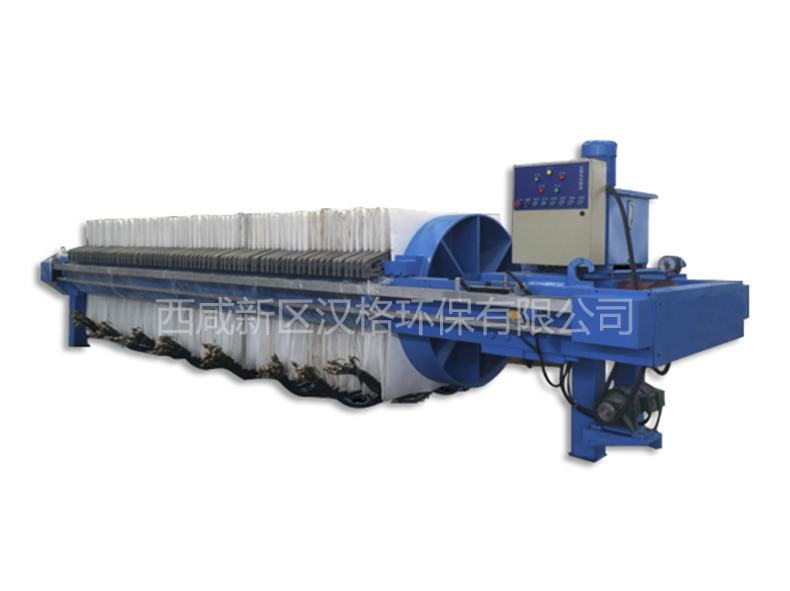

板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
|
|
|
