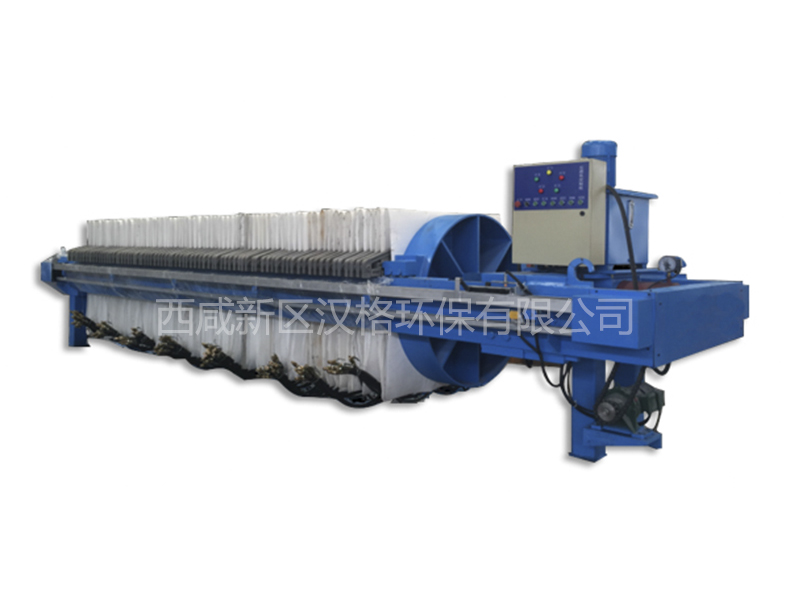

板框压滤机在污水处理设备中的应用。板框式压滤机是通过板框的挤压，使污泥内的水通过滤布排出，达到脱水目的。它主要由凹入式滤板、框架、自动-气动闭合系统测板悬挂系统、滤板震动系统、空气压缩装置、滤布高压冲洗装置及机身一侧光电保护装置等构成。
工作原理：
板框压滤机是由板和框相间排列而成。在滤板两面覆盖有滤布，用压紧装置把板和框压紧，即在板与板之间构成压滤室。在板和框上端相同部位开有小孔，压紧后，各孔连成一个通道。用一定的压力，把经化学调理的污泥由该通道压入，并由每一块滤框的支路孔道进入各个压滤室，滤板的表面刻有沟槽，下端钻有供滤液排出的孔道。
滤液在压力作用下，通过滤布并由孔道从压滤机排出，而固体截留下来，并且在滤布表面形成滤饼。当滤饼完全填满压滤室时，脱水过程结束，此时应停止向压滤机送入污泥。接着，打开压滤机，依次抽出各块滤板，剥离滤饼，并清洗滤布。
板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6MPa，特殊的可达3MPa或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为320～2000mm，框厚为16～80mm，过滤面积为1～1200㎡。
板框压滤机有手动压紧、机械压紧和液压压紧三种形式。手动压紧是螺旋千斤顶推动压紧板压紧;机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧;液压式为机、电、液一体式。采用液压压紧，手动机械锁紧保压。操作维护方便，运行安全可靠。
手动板框式压滤机分别由滤框、滤布、滤板和滤板滤布组成的过滤部件和对过滤部分进行压紧(手轮、千斤顶)的机架部件，止推板端各孔，分别为进料孔，进洗涤液孔，滤液排出集液孔，洗涤液排出集液孔等。根据您选用的压滤机型号接装管路。
选用板框压滤机应考虑：
(1) 对泥饼含固率的要求。一般板框式压滤机与其他类型脱水机相比，泥饼含固率高，可达35%，如果从减少污泥堆置占地因素考虑，板框式压滤机应该是方案。
(2) 框架的材质。
(3) 滤板及滤布的材质。要求耐腐蚀，滤布要具有一定的抗拉强度。
(4) 滤板的移动方式。要求可以通过液压一气动装置全自动或半自动完成，以减轻操作人员劳动强度。
(5) 滤布振荡装置，以使滤饼易于脱落。与其他型式脱水机相比，板框式压滤机大的缺点是占地面积较大。
同时，由于板框式压滤机为间断式运行，效率低，操作间环境较差，有二次污染，为适应了现代化污水处理厂的要求，目前通过PLC系统控制可以实现系统全自动运行方式，其压滤、滤板的移动、滤布的振荡、压缩空气的提供、滤布冲洗、进料等操作全部可通过PLC远端控制来完成，大大减轻了工人的劳动强度。
