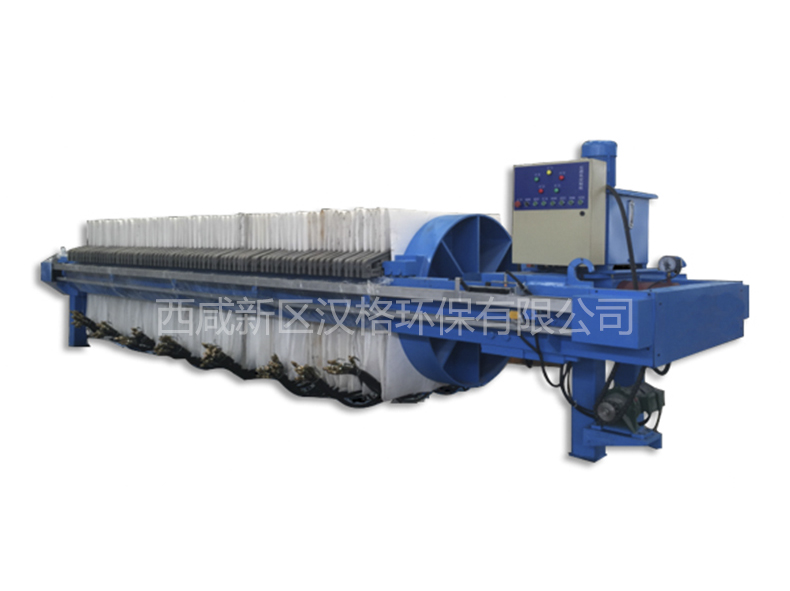

厢式压滤机的过滤室。厢式压滤机的过滤室，我们映入眼帘的就是那整整齐齐的一排滤板，也就是说过滤室是由一块一块的方向滤板有规律放置在设备两个横梁上，然后在滤板之间夹上滤布，后在动力系统提供一个强大压力，将他们挤压成一个密闭的过滤室。这样形式的过滤室，当过滤液从分流通道流进过滤室的每一个过滤腔中时，然后过滤液与滤布接触，其中过滤液中的液体从滤布中穿透过来，通过排水管道排出来，而固体则被滤布拦截在滤布的一侧，在过滤室中堆积，形式滤饼。这样就实现固体与液体之间的分离。
前面我们提到，所有的滤板和滤布都必须在强大压力作用下才能形成过滤室，这个压力就是液压动力系提供的。液压系统就是利用不断变化的液体体积来推动活塞的运动，从而利用液压油具有强大的抗压能力，而造就了活塞的强大动力，所以液压系统就能产生巨大的动力。设备利用这个动力，为设备滤板提供强大压力，还带动滤板的移动等等，这就是这液压系统的作用。
