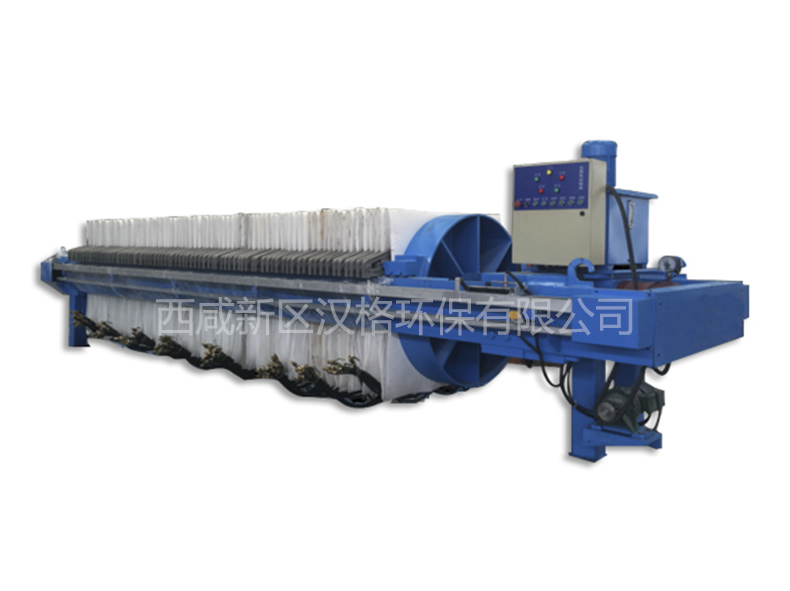

液压板框压滤机是如何组成的。液压压紧板框式压滤机[/由主机（机架和滤室）、液压部件和电气等部分组成。液压压滤机用于各种悬浮液的固液分离，分离效果好，使用方便，广泛用于石油、化工、染料、冶金、制药、食品、造纸、洗煤及污水处理等各种需要进行固液分离的域。
主机部分
主机由两根横梁，其两端分别固定在止推板和液压缸座的两侧面，构成机架。在左右横梁上垂直搁置、依次排列着由滤框、滤板、滤布组成的若干滤室；并可沿横梁作水平方向移动。压紧板与活塞杆铰接。由液压缸活塞驱使前后移动，压紧滤框、滤板，达到液压工作压力后，旋转锁紧螺母锁紧保压。再关闭电机，即可进料过滤。
液压部件
液压部件由液压辅件（油箱和滤油器）、液压泵、阀、液压缸和管路等组成。液压用油需经20μm孔径过滤，加油至液面线上限，电动机驱动油泵，压力油经电磁阀进入液压缸；推动活塞完成滤室的压紧和放松工序。液压工作压力值见各型号规格的插页。
电气元件
电气元件安装在油箱右侧，操纵元件安装在油缸座右侧。
