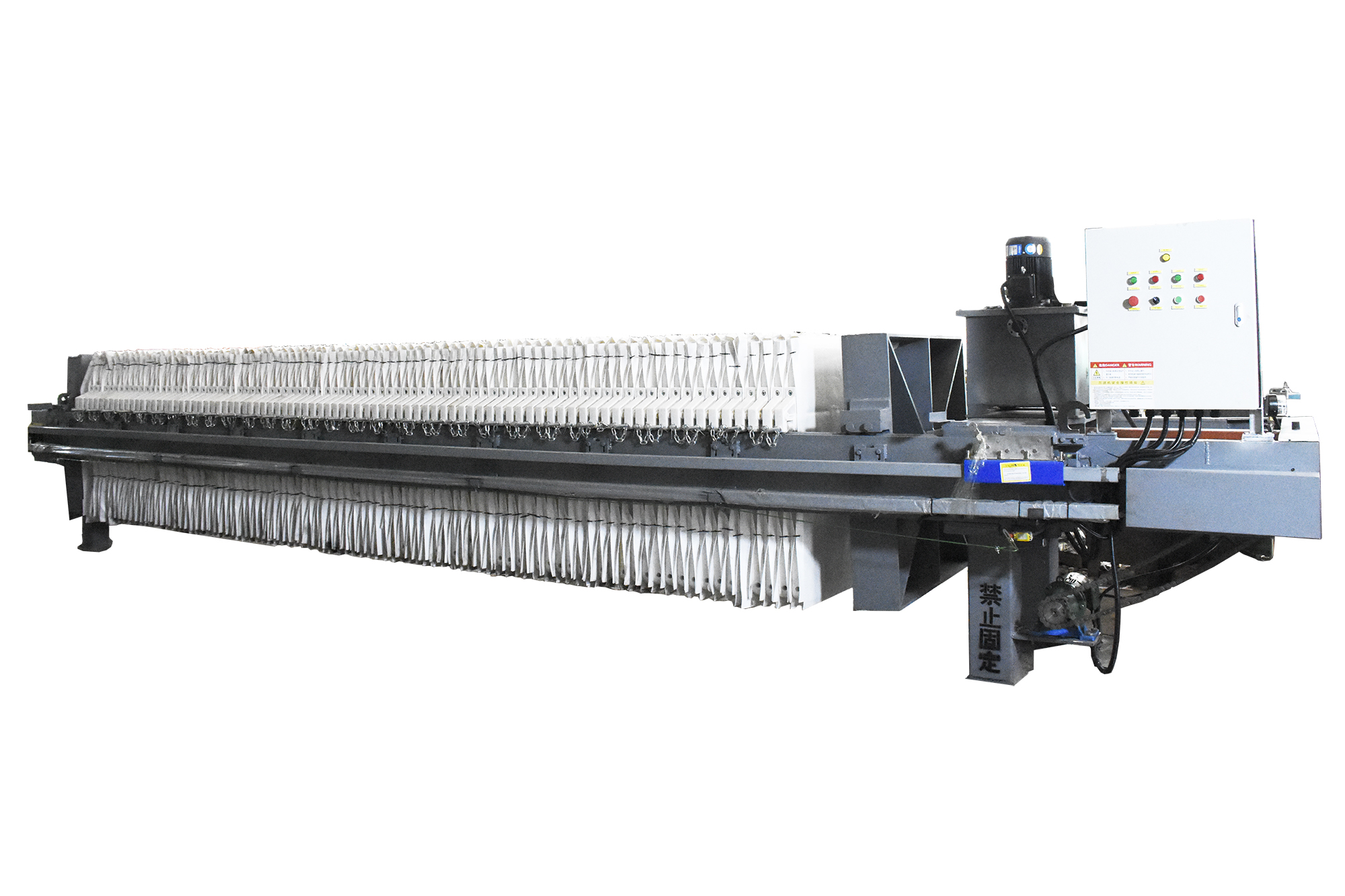

板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6MPa，特殊的可达3MPa或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为320～2000mm，框厚为16～80mm，过滤面积为1～1200㎡。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造，石化五厂采用的是聚丙烯材质滤板。
板框式压滤机主要由止推板(固定滤板)、压紧板(活动滤板)、滤板和滤框、横梁(扁铁架)、过滤介质(滤布或滤纸等)、压紧装置、集液槽等组成，其中过滤介质和集液槽由用户自备，也可由供应商代配。
板框压滤机有手动压紧、机械压紧和液压压紧三种形式。手动压紧是螺旋千斤顶推动压紧板压紧；机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置连接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)，固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。五厂采用的是液压压紧形式。
压滤机的出液有明流和暗流两种形式，滤液从每块滤板的出液孔直接排出机外的称明流式，明流式便于监视每块滤板的过滤情况，发现某滤板滤液不纯，即可关闭该板出液口；若各块滤板的滤液汇合从一条出液管道排出机外的则称暗流式，暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤，五厂采用的是暗流。
板框压滤机用于固体和液体的分离。与其它固液分离设备相比，压滤机过滤后的泥饼有更高的含固率和优良的分离效果。固液分离的基本原理是：混合液流经过滤介质（滤布），固体停留在滤布上，并逐渐在滤布上堆积形成过滤泥饼。而滤液部分则渗透过滤布，成为不含固体的清液。
随着过滤过程的进行，滤饼过滤开始，泥饼厚度逐渐增加，过滤阻力加大。过滤时间越长，分离效率越高。特殊设计的滤布可截留粒径小于1μm的粒子。压滤机除了优良的分离效果和泥饼高含固率外，还可提供进一步的分离过程：在过滤的过程中可同时结合对过滤泥饼进行有效的洗涤，从而有价值的物质可得到回收并且可以获得高纯度的过滤泥饼。
板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
