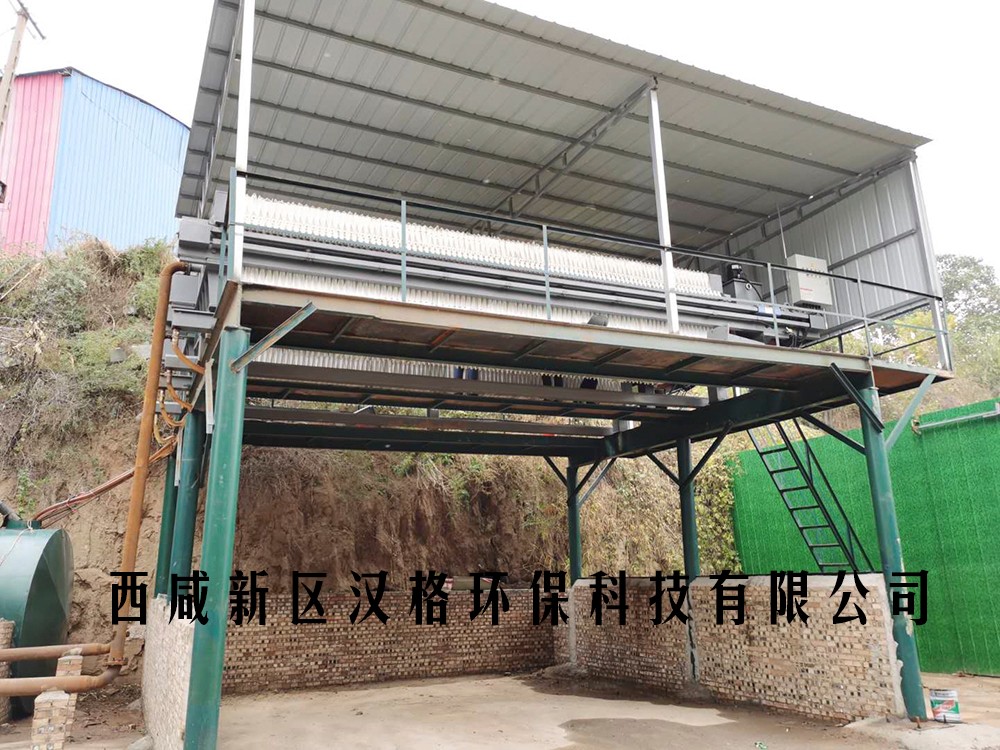

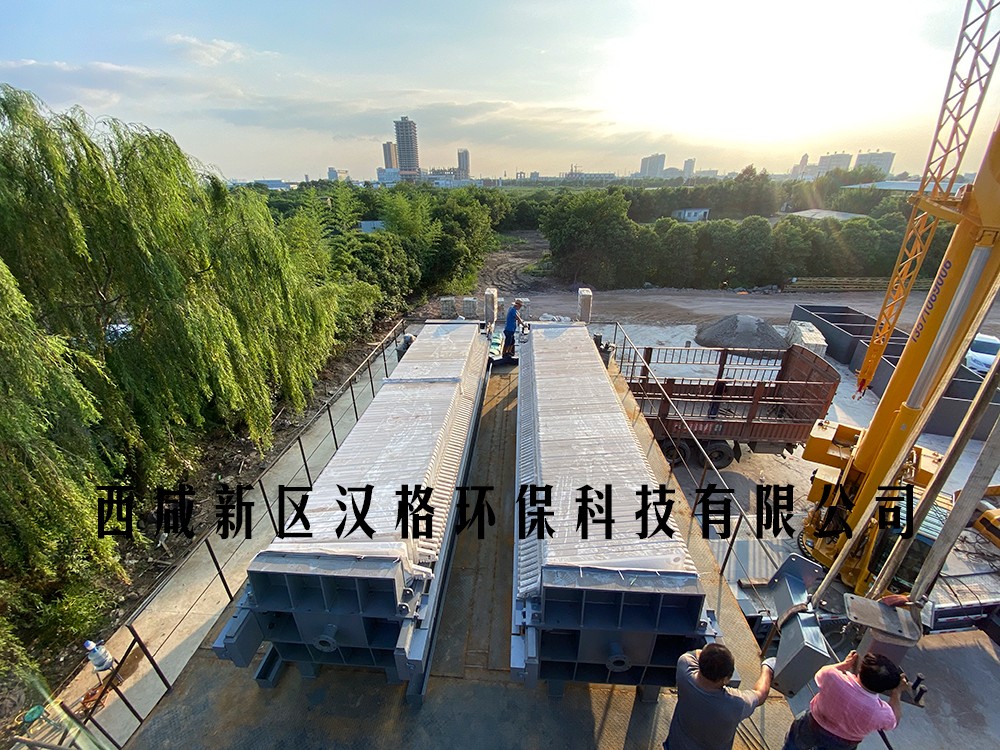

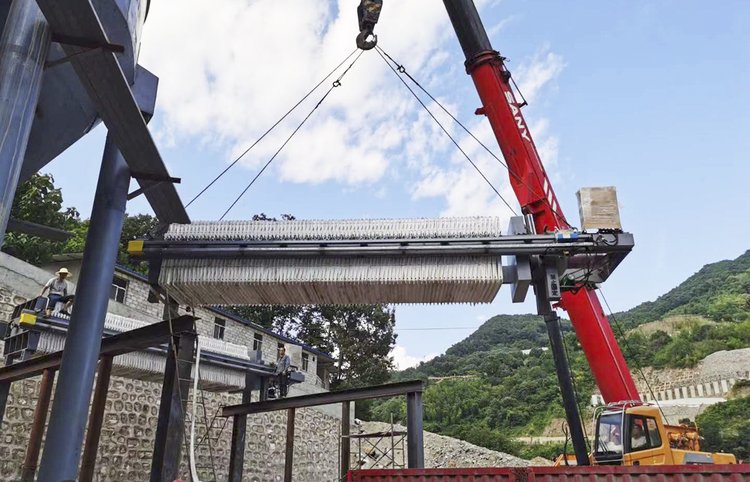

板框压滤机安装图

　　板框压滤机安装图.板框式压滤机的安装方法：

　　板框压滤机安装方法1.预埋孔按供应商提供的脚尺寸设计，采用两次灌浆法。

　　板框压滤机安装方法2.压滤机周围应有足够的空间进行操作和维护。

　　板框压滤机安装方法3.板框式压滤机应平放在地面上，后顶板与底脚螺钉固定在地基上。(注:底脚螺栓一般只固定在顶板上，由于板框的压力导致拉干向下弯曲。压滤机压紧时，拉干拉直，产生少量位移。如果两端同时固定，可能会导致压力不紧或机架损坏滤布。

　　板框压滤机安装方法5.板框按要求整齐地放在机架上，将被加工过的滤布整齐地排到滤板上，注意滤板之间的进料孔与洗孔口相对应。

　　板框压滤机安装方法6.板框压滤机接通电源，检查是否正常。机械传动要检查电机正反转是否符合要求，减速箱、机头油杯机油是否加满，丝杆、齿轮润滑油是否加好。液压传动装置检查齿轮泵运转时声音是否正常，液压系统有无泄漏，活塞杆进出量是否平稳。
