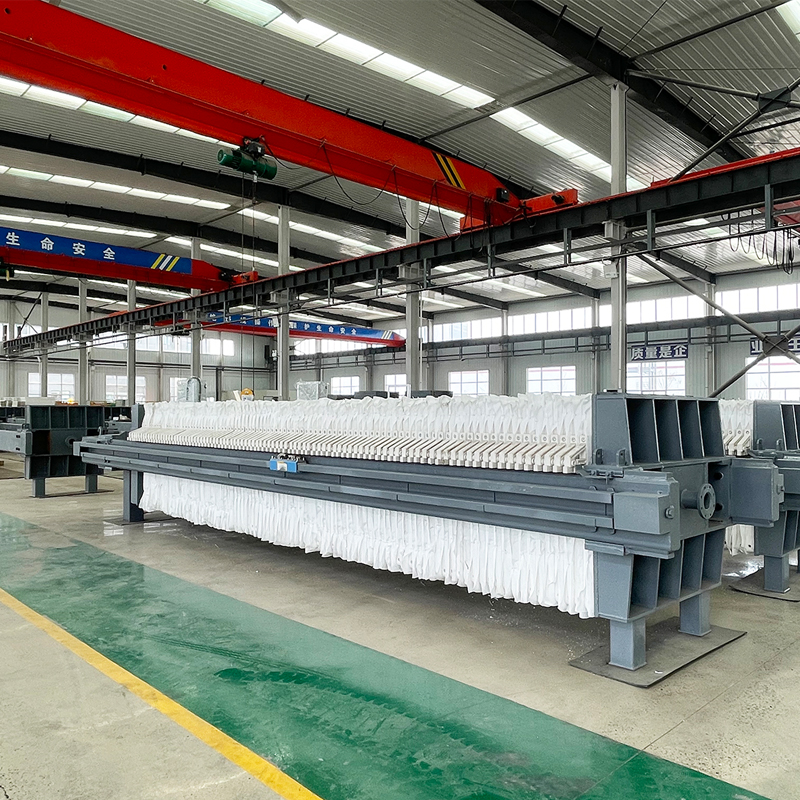

自动板框式压滤机液压站为立式结构。液压系统完成油缸的两个基本动作，能够自动保持压力，提高整个液压系统的安全性和可靠性，方便用户的维护保养。主要部件：气缸采用中德合资无锡液压元件厂。止回阀、换向阀、安全阀等液压元件均由台湾和液压元件厂生产，使整个液压系统_加安全可靠。用户的整个筛选过程已成功完成。
（a）气缸压缩和释放液压系统：它由三部分组成：动力系统，控制系统和执行器。 控制系统由高压溢流阀，压力表，止回阀，电磁换向阀和液压控制止回阀组成。低压安全阀，电接点压力表等组件。 气缸压力由高压安全阀设定，拉板压力由低压安全阀设定，压力保持系统由止回阀和截止阀控制，气缸的两个基本动作 电磁换向阀释放压实。 电接点压力表实现了汽缸后腔（高压腔）内压力的自动压力补偿，使压力稳定在范围内，保了过滤过程的顺利完成。
（b）油马达拉板液压系统：它由三部分组成：动力系统（低流量活塞泵10r / min），控制系统（液压部件）和执行器（油马达）。控制系统由低压安全阀组成。它由电磁定向阀组成。油马达拉板压力由安全阀（3-4mpa）设定，拉板速度保持在适当范围内，电机拉板的两个基本动作由电磁换向阀进行。
