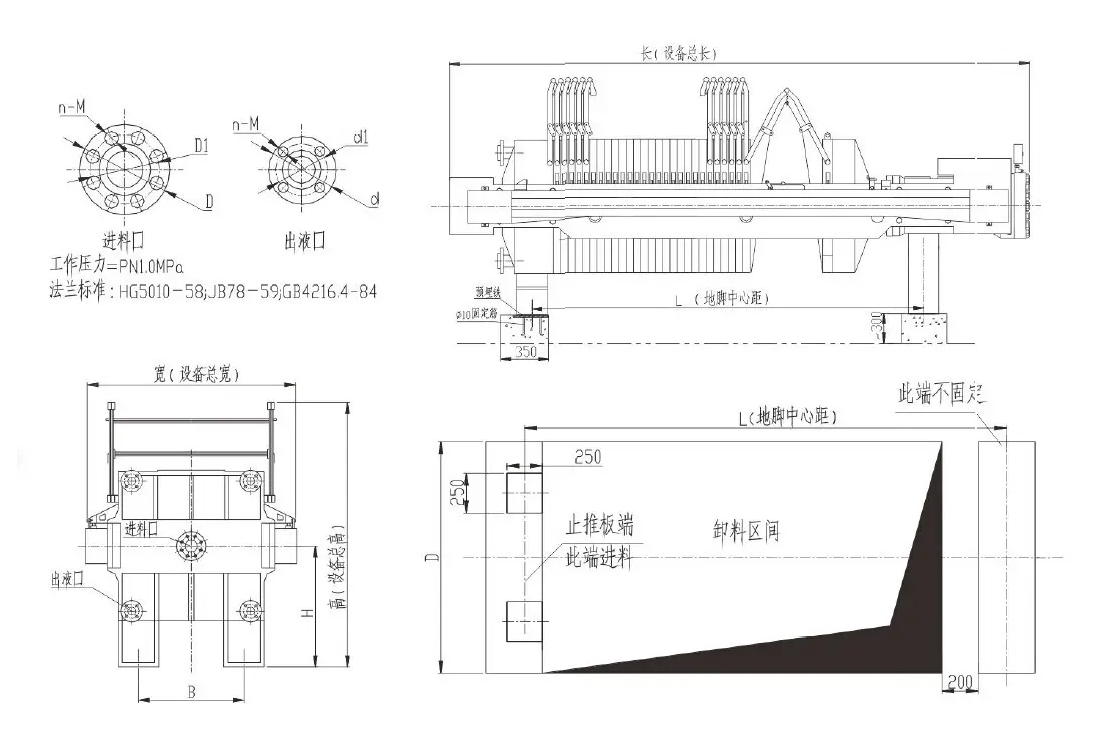

厢式压滤机结构图。主要包含：机架部分，过滤部分，液压部分，电控部分。
1 机架部分
机架部分是机器的基础 , 用于支撑过滤机构 ,连接其他部件。一般机架部分有止推板、压紧板、油缸和主梁组成。机器工作时 , 油缸体内的活塞推动压紧板 , 将位于压紧板和止推板之间的滤板和滤布压紧,以保证带有工作压力的料浆在滤室内进行加压过滤。
2 过滤部分
过滤部分由滤板和滤布组成, 是固液分离的主体。过滤时,料浆在进料泵的推动下 , 经止推板上的进料口进入各滤室内 , 压滤过程开始 , 料浆依靠进料泵产生的压力进行固液分离。
3 液压部分
液压部分是驱动压紧板的动力装置。主要组成部分是一个电动的液压站。
4 电控部分
电控部分是整个系统的控制中心。
